烧结钕铁硼耐腐蚀性能差的主要原因是什么？

     烧结钕铁硼永磁体有着优越的磁性能，但是暴露在空气中或者在潮湿的环境中极易发生腐蚀，因此，限制了烧结钕铁硼磁体应用领域的进一步提高拓展，那么造成烧结NdFeB永磁材料耐腐蚀性能差的主要原因有哪些？根本原因是什么？

     烧结钕铁硼耐腐蚀性能差的几个原因分析

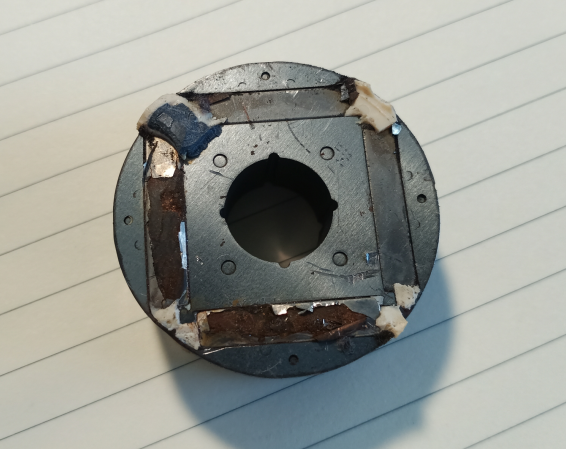

     1、根本原因：烧结钕铁硼永磁材料中的钕元素化学活性很高，其标准电极电位是E0（Nd3+/Nd）=-2.431 V，烧结钕铁硼永磁体本身为多相结构，其中Nd-rich 相化学活性最高，材料内部各相之间存在较大的电化学电位差。在电化学环境中，易产生电化学腐蚀，作为阳极的晶界相（Nd-rich 相）将承担较大的腐蚀电流，作为阴极的主相（Nd2Fe14B相）承担较小的电流，最终形成了小阳极大阴极的腐蚀特点，加快了晶间相的腐蚀，最终导致整个磁体因腐蚀而破坏。

     2、烧结钕铁硼磁体自身的结构：采用粉末冶金法制得的烧结钕铁硼磁体的致密度低，磁体内部的孔隙率高，且磁体表面无法形成致密的氧化膜，一旦发生氧化，磁体内部的孔隙将成为氧气等腐蚀介质迅速扩散的快速腐蚀通道，可在磁体内部发生连锁反应，造成磁体本身的氧化腐蚀。

     3、磁体中的有害杂质：在烧结钕铁硼磁体生产制造的各个环节，由于生产工艺、设备、人为因素的影响，将会造成磁体内部可能含有H、O、N、S、Si、C、Cl 以及氯化物等有害杂质，其中对磁体腐蚀性能的危害最为严重的有害杂质是O、Cl 及氯化物。

     4、其他添加元素：钕铁硼材料中的其他添加元素可能对耐腐蚀性能产生不利影响。例如，一些常用的添加元素如钴、铜等，虽然能够提高材料的磁性能或抗热稳定性，但也可能对材料的耐腐蚀性能产生负面影响。

     以上就是关于烧结钕铁硼耐腐蚀性差的原因介绍，浏览更多磁铁问题：//houseofvanita.com/zhishi/

     更多相关文章推荐您阅读；

     钕铁硼磁铁各镀层（颜色图片 耐腐蚀 耐盐雾）

     会造成稀土类磁体腐蚀及磁力退化原因有哪些？
