磁选机的磁路设计与磁体尺寸材质介绍

     磁通集中通过的闭合回路称为磁路。磁选机的磁系需要产生一定强度的磁场，而且要求磁场中的大部分磁通能集中通过分选空间。磁系的高度、宽度、半径和极数，相邻磁极的磁位差，极距，极面宽和极隙宽的比值，磁极和磁极端面的形状，以及磁极端面到其排列中心的距离等对磁场特性都有不小的影响。

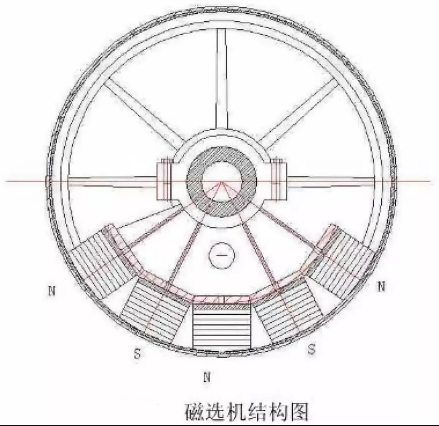

     以下图所示磁选机为例，磁路部分采用五极磁系，每个磁极由铁氧体和钕铁硼永磁块粘结而成，用螺钉穿过磁块中心孔固定在磁导板上，磁导板经支架固定在筒体的轴上，磁系是固定的，而筒体可旋转。磁极的极性沿圆周交替排列，沿轴向极性相同。套在磁系外面的是不锈钢非导磁材料制成的滚筒，采用非导磁材料是为了避免磁力线不能透过筒体进入选分区，而与筒体形成磁短路。槽体靠近磁系的部位也应采用非导磁材料，其余用普通钢板或硬质塑料板。

     对于永磁选机来说永磁体是最主要的部件，永磁体的好坏决定了其性能特点。磁选机永久磁铁一般都制成一定尺寸（例如长×宽×高=85×65×21毫米)，因而习惯上叫永磁块或简称磁块。可做磁选机磁系的永磁材料有永磁铁氧体、铝镍钴、铁铬钴与锰铝铁、钐钴永磁材料，以及钕铁硼永磁材料等。目前国产磁选设备用的主流永磁材料主要是永磁铁氧体（锶铁氧体、钡铁氧体），其次是钕铁硼永磁材料。

     在磁系设计中，需要根据各方面的具体情况来选择使用何种永磁材料，可以把影响因素归纳为以下几个方面；

     1、磁场强度：在指定的工作空间内要产生一个恒定的磁场，这个磁场的强度大小决定了需要采用何种永磁材料。钕铁硼永磁体的磁性能要远高于铁氧体。

     2、对磁场稳定性的要求，即永磁材料对环境的温度、湿度、振动和冲击等因素影响及适应性

     3、机械性能，如磁体的韧性、挠性和压缩强度等

     4、价格因素

     以上就是关于磁选机的磁路设计与磁体尺寸材质介绍，希望对您有帮助！
